Installation bzw. Inbetriebnahme:

 AL-KO-Robolinho-Installations-Werkzeuge

Werkzeug vorbereiten

Die Installation Ihres neuen Rasenroboters geht kinderleicht. Je nach Modell und Garten sollten Sie dafür 1 bis 2h einplanen. Wenn Sie diese Werkzeuge parat haben, können Sie loslegen:

  • Gummi-Hammer
  • Crimp-Zange zum Abisolieren

AL-KO-Robolinho-Installationswerkzeug

 AL-KO-Robolinho-Basisstation-aufstellen

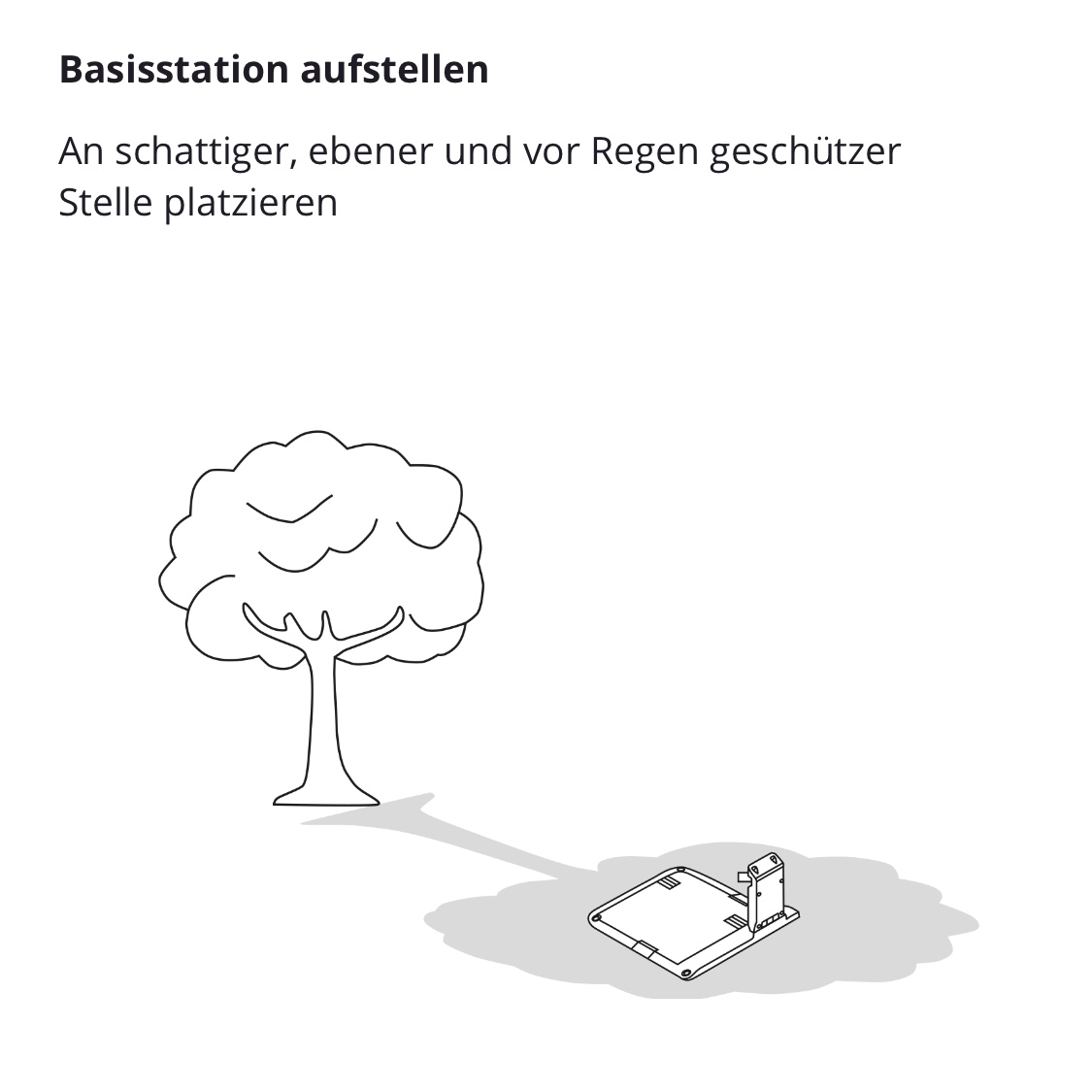

Basisstaton aufstellen

Laut Herstellerangaben sollten Sie eine schattige, ebene und vor Regen geschützte Stelle wählen. Beim Kauf auf TECHNIK-Depot.at erhalten Sie die Robotergarage Geniii kostenlos mitgeliefert. Damit können Sie die Basisstation überall im Garten aufstellen.

AL-KO-Robolinho-Basisstation-platzieren

 AL-KO-Robolinho-Basisstation-fixieren

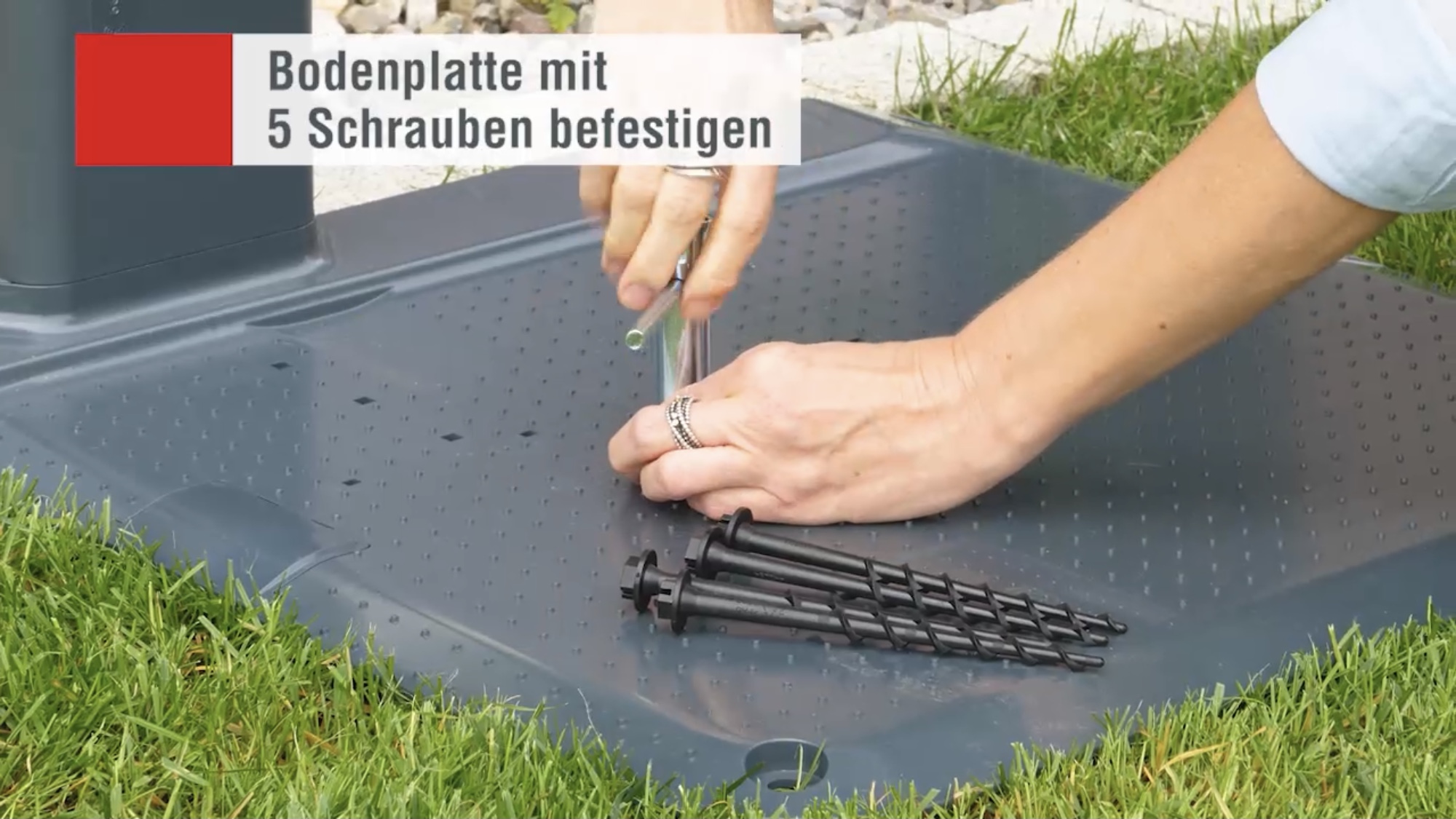

Basisstation befestigen

Sichern Sie die Basistation mit den 5 mitgelieferten Schrauben. Das Werkzeug hierfür ist im Lieferumfang enthalten.

AL-KO-Robolinho-Basisstation-montieren

 AL-KO-Robolinho-Begrenzungsdraht-vorbereiten

Begrenzungsdraht abisolieren

Mit der Lieferung erhalten Sie je nach Modell 100m (Robolinho 500 E / Robolinho 500 W) bzw. 150m (Robolinho 1150 W) Begrenzungsdraht. Sie sollten diesen am Besten mit einer Crimp-Zange abisolieren.

AL-KO-Robolinho-Kabelende-abisolieren

 AL-KO-Robolinho-Kabel-anschliessen

Kabel anschließen

Das abisolierte Kabel an der Basisstation anschließen. Dafür ist eine praktische Wago Klemme für einen werkzeuglosen Anschluss vorhanden. Kabel an Zugentlastung aufwickeln und Abdeckkappe schließen.

AL-KO-Robolinho-Kabelende-mit-Klemme-verbinden

 AL-KO-Robolinho-Einfahrt-und-Ausfahrt-korrekt-verlegen

Zu- und Ausfahrt richtig planen

Verlegen Sie das Begrenzungskabel für den Zufahrts- und Ausfahrtsbereich im rechten Winkel. Der Mähroboter benötigt hier mindestens 1m vor und hinter der Basisstation. Damit stellen Sie sicher, dass Ihr neuer Rasenroboter stets problemlos an die Ladestation andocken kann.

AL-KO-Robolinho-Ausfahrtskorridor-festlegen

 AL-KO-Robolinho-Verlegehilfe-beigelegt

Nutzen Sie die Verlegehilfe

Damit ihr Rasenroboter später verlässlich alle gewünschten Bereich mäht, sollten Sie auf ein gleichmäßiges Verlegen des Begrenzungsdrahts achten. Die praktische Verlegehilfe mit Maßskala ist dem Paket beigelegt.

AL-KO-Robolinho-Abstandshilfe-verwenden

 AL-KO-Robolinho-Kabel-verlegen

Kabel richtig verlegen

Es gibt verschiedene Methoden um das Kabel zu verlegen - Eingraben oder Annageln. Wenn Sie die beigelegten Erdnägel für die Verlegung verwenden, achten Sie auf regelmäßige Abstände und straffen Sitz. Sollten Sie wider Erwarten mehr Erdnägel benötigen, senden wir Ihnen diese Zubehör-Bestellung mit EMS Sendung.

AL-KO-Robolinho-Begrenzungskabel-mit-Erdnaegel-fixieren

AL-KO-Robolinho-Begrenzungskabel-im-Uhrzeigersinn-verlegen

 AL-KO-Robolinho-Abstand-zum-Rand

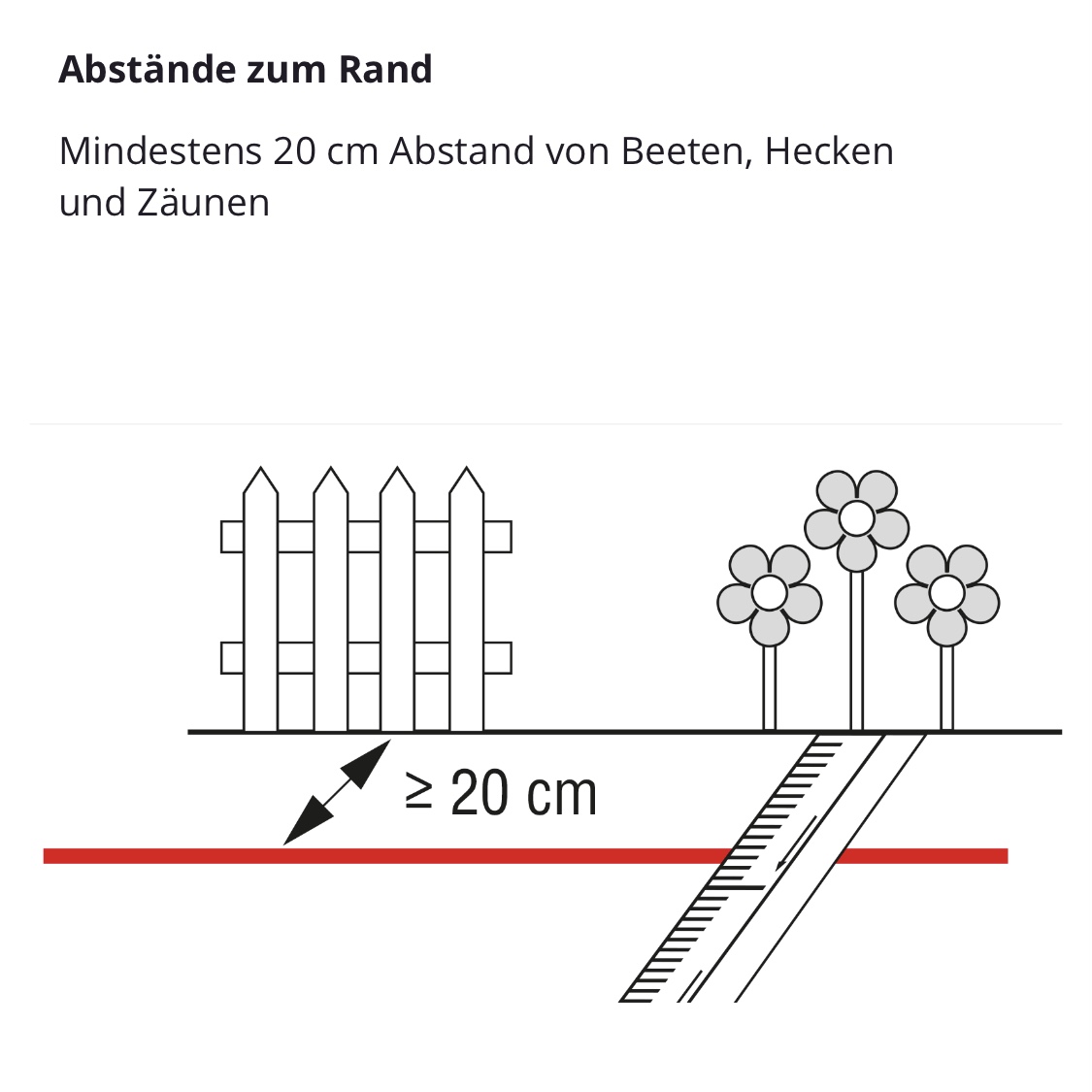

Abstände zum Rand

Um Kollisionen mit Hindernissen oder ungewünschtes Mähen von Blumenbeeten zu verhindern, verlegen Sie das Begrenzungskabel mit 20cm Randabstand.

AL-KO-Robolinho-20cm-Abstand-zu-festen-Grenzen

 AL-KO-Robolinho-Kabel-richtig-verlegen

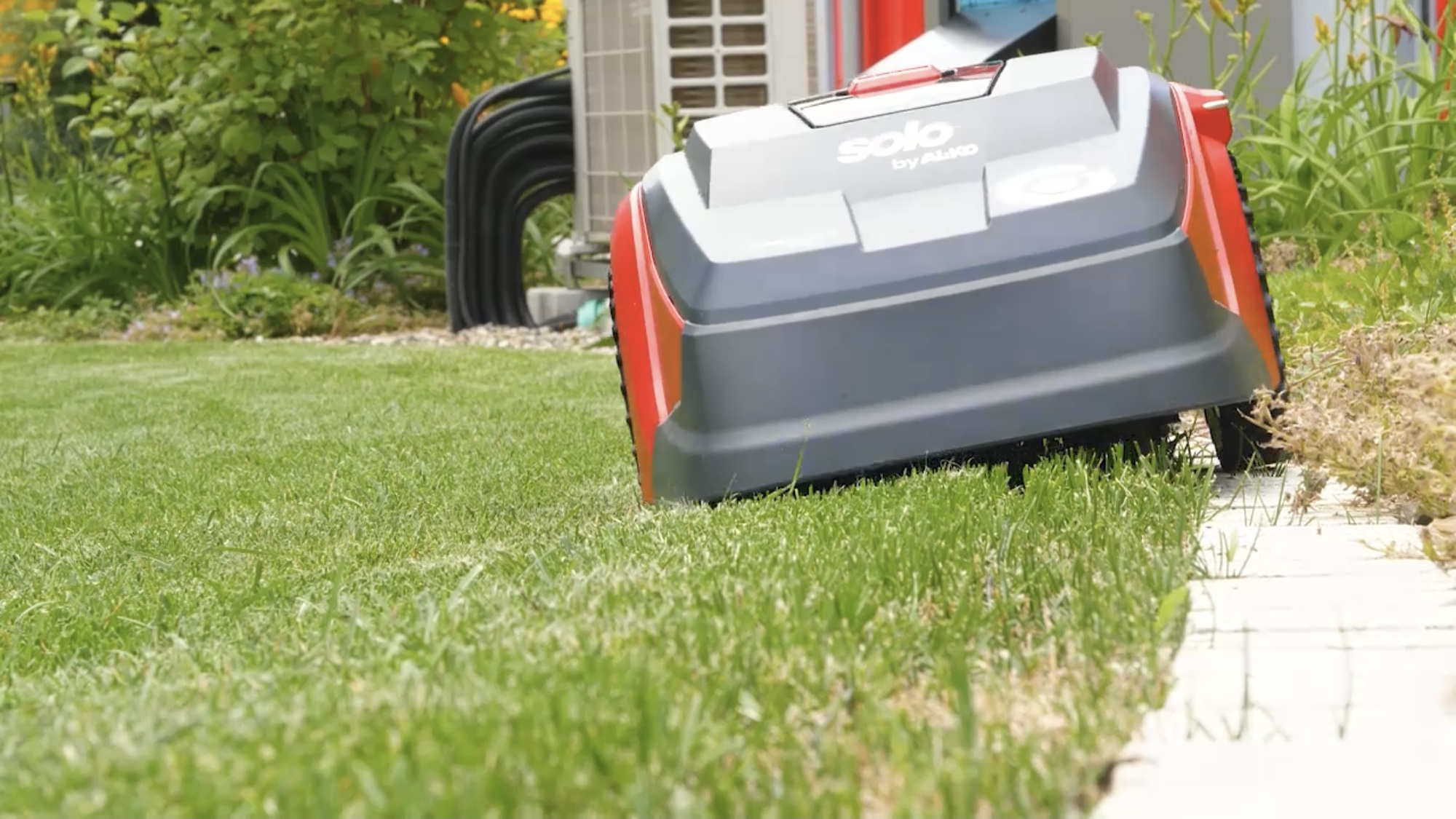

Kabel an Wegen oder Terrassen

An Wegen, Terrassen oder entlang von Mähkanten benötigen Sie keinen Mindestabstand. Der AL-KO Robolinho sorgt so für saubere Mähkanten ohne Nacharbeit.

AL-KO-Robolinho-kein-Abstand-bei-planen-Terrassen

AL-KO-Robolinho-Randmaehprogramm

 AL-KO-Robolinho-Korridor-ausgrenzen

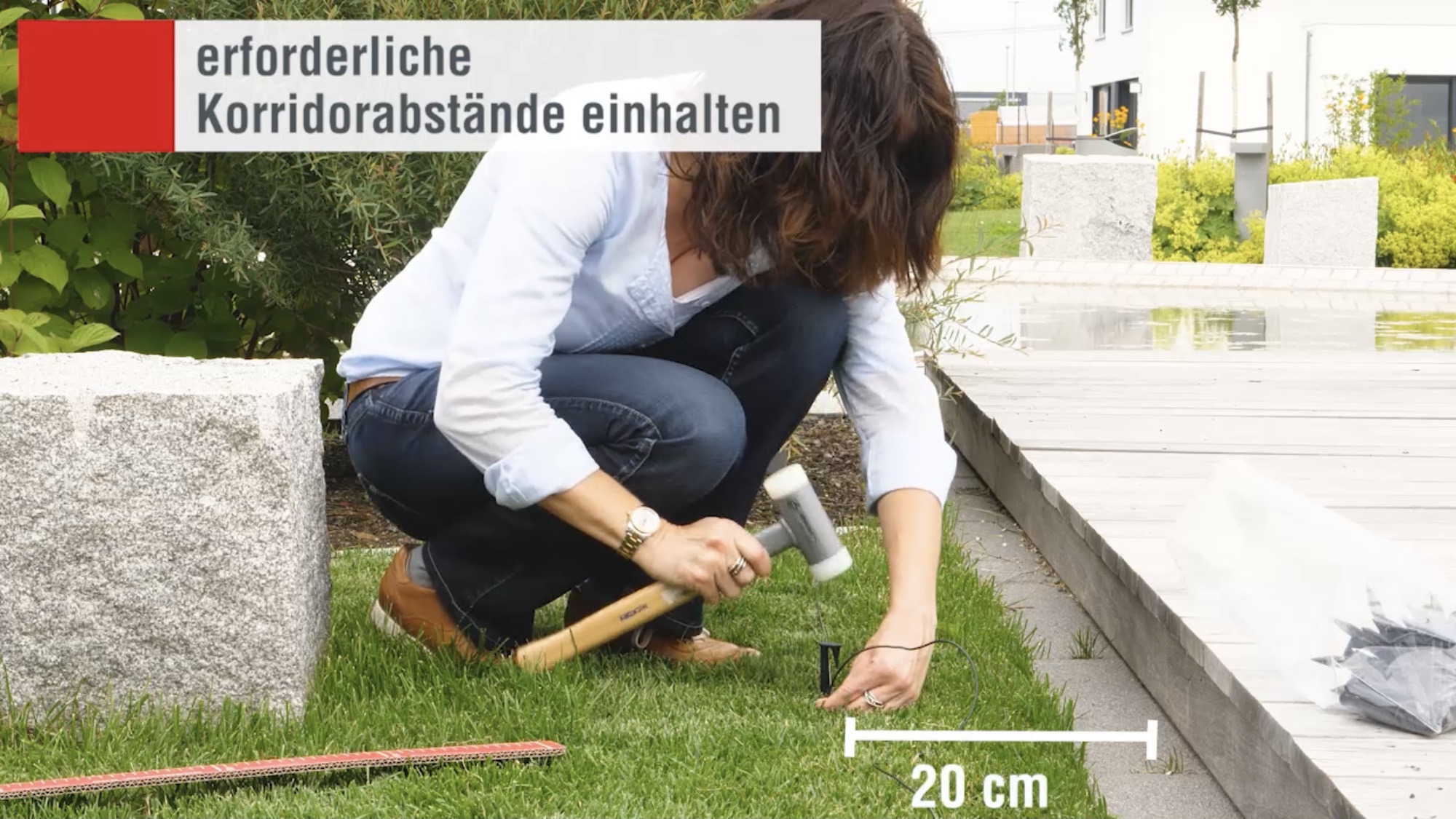

Korridor richtig ausgrenzen

Einer der großen Vorteile des AL-KO Robolinho ist die kompakte Bauform und das ausgeklügelte Navigationssystem. Der Mähroboter navigiert sicher im Garten und schafft auch engste Stellen ohne Probleme Mindestabstand 60cm - garantiert kein Hängenbleiben!

AL-KO-Robolinho-Abstandskorridor-mindestens-20cm

AL-KO-Robolinho-20cm-Abstand

AL-KO-Robolinho-20cm-Abstand-zwischen-den-Begrenzungskabeln

 AL-KO-Robolinho-Hindernisse

Hindernisse richtig ausgrenzen

Feste Hindernisse sollten mit dem Begrenzungskabel ausgegrenzt werden. Damit verhindern Sie, dass der Robolinho ständig gegen Hindernisse prallt. Verlegen Sie die Kabel enganliegend parallel verlaufend, damit der Roboter darüber fährt. Planen Sie 20cm Abstand zum Hindernis ein. Achtung: Kabel nicht überkreuzen.

AL-KO-Robolinho-Hindernisse-ausgrenzen

AL-KO-Robolinho-Kabel-nicht-verkreuzen

 AL-KO-Robolinho-Gefaelle

Steigungen >45% ausgrenzen

Der AL-KO Robolinho ist mit stark profilierten Rädern bestückt. Damit bewegt er sich selbst in stärker geneigten Bereichen und auf feuchten Untergründen sicher vorwärts. Größere Steigungen als 23° bzw. 45% sollten Sie unbedingt mit dem Begrenzungskabel ausgrenzen, damit verhindern Sie ein Hängenbleiben.

AL-KO-Robolinho-meistert-Steigungen-bis-45

 AL-KO-Robolinho-Kabelreserven

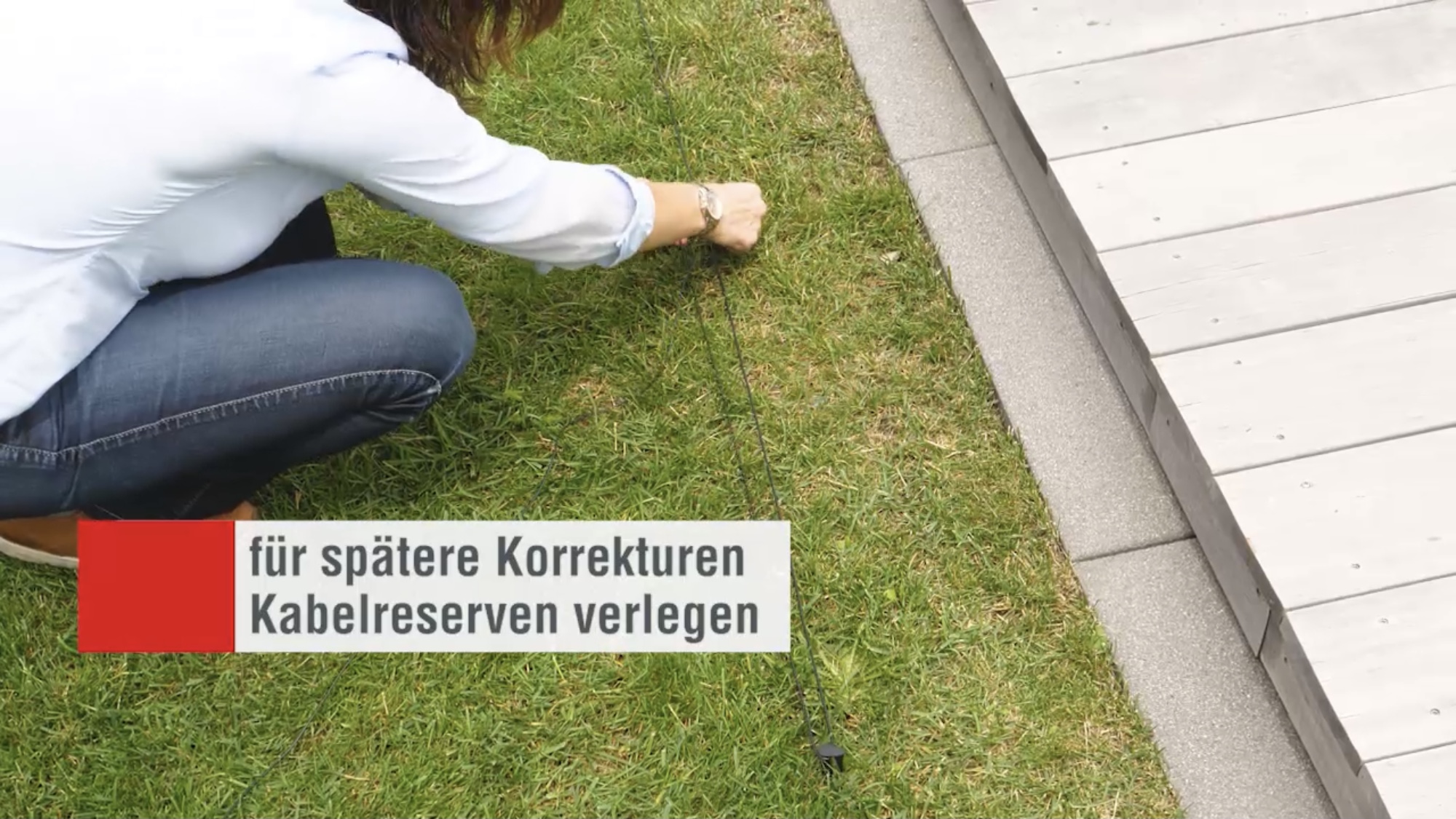

Planen Sie Kabelreserven ein

Das Begrenzungskabel ist fast verlegt. Da ihr Garten sich verändern könnte - neue Beete, ein Spielturm für die Kinder, ein Pool, etc. - sollten Sie unbedingt ein paar Kabelreserven einplanen. Alternativ können Sie auch das Begrenzungskabel Reparatur Kit verwenden.

AL-KO-Robolinho-Kabelreserven-beruecksichtigen

 AL-KO-Robolinho-Brenzungsdraht-anschliessen

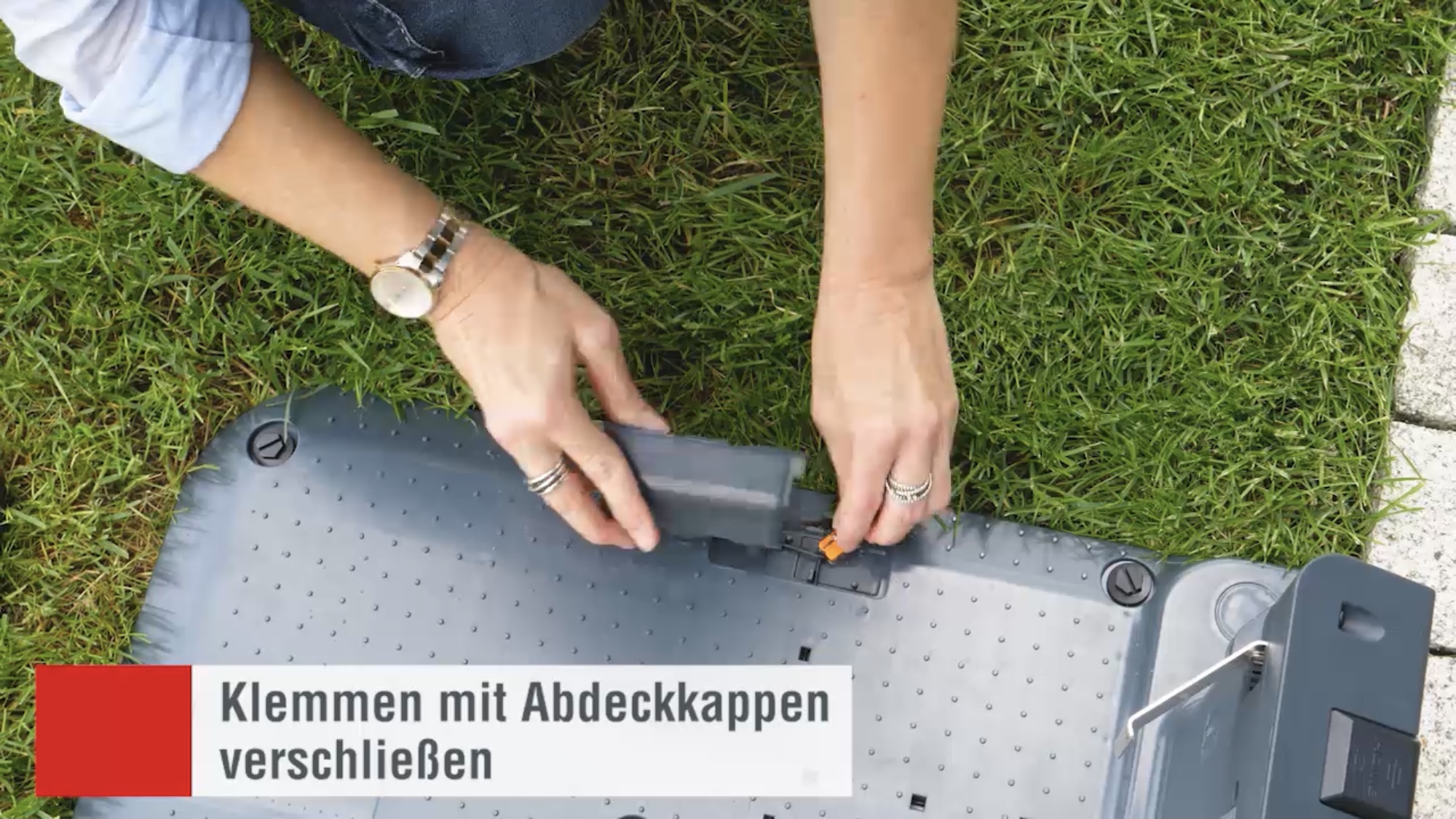

Begrenzungsdraht fertig anschließen

Der Mähbereich ist nun komplett im Uhrzeigersinn eingegrenzt. Zum Abschluss der Kabel Verlegearbeiten müssen Sie nun das Kabelende abisolieren und an der Klemme befestigen. Verschließen Sie die Abeckung und fertig ist die Installation des Schleifendrahts.

AL-KO-Robolinho-Abdeckungen-verschliessen

AL-KO-Robolinho-Kabelende-anklemmen

 AL-KO-Robolinho-Stromversorgung

Niederspannungskabel mit Trafo montieren

Im Lieferumfang ist ein 10m langes Niederspannungskabel inkludiert. Verbinden Sie dieses mit dem beiliegenden Trafo (1m Netzteil).

AL-KO-Robolinho-Niederspannungstrafo-36V-montieren

 AL-KO-Robolinho-Stecker-in-die-Steckdose

Stecker in Steckdose

Wählen Sie eine Steckdose in der Nähe der Basisstation und schließen Sie das Gerät ans Netz an. Achten Sie aus Sicherheitsgründen auf entsprechenden Schutz gegen Staunässe und Wasser. Wenn alles korrekt installiert wurde leuchtet die Kontrolllampe grün.

AL-KO-Robolinho-Steckdose-suchen

AL-KO-Robolinho-Kontrolllicht-Ladesaeule

 AL-KO-Robolinho-erstmaliger-Start

AL-KO-Robolinho-Kalibrierfahrt

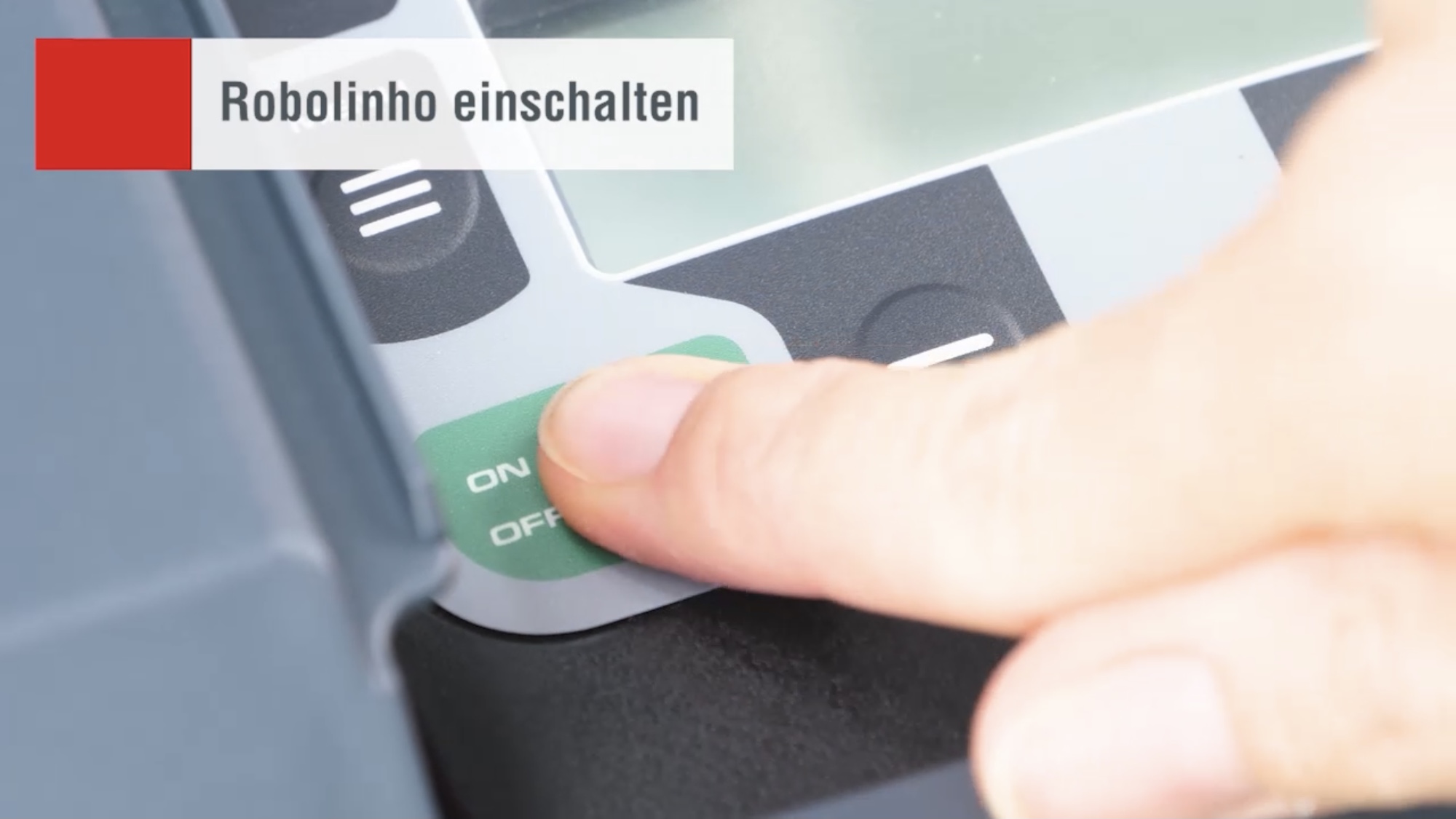

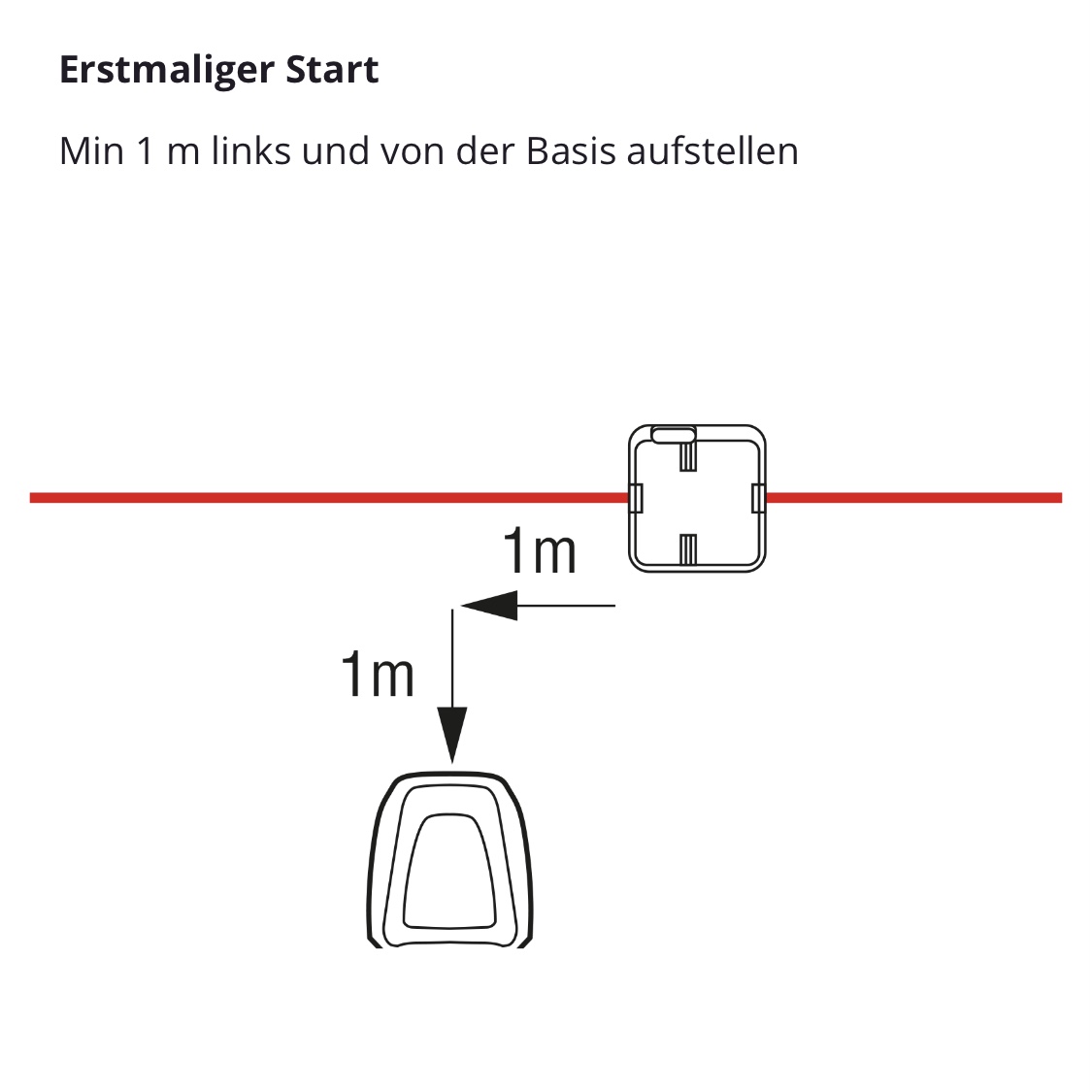

Erstinbetriebnahme Ihres Robolinho

Zur Erstinbetriebnahme Ihres Mähroboters platzieren Sie diesen ca. 1m neben der Basisstation. Drücken Sie die START Taste. Folgen Sie den Anweisungen zur Eingabe des PIN-Codes, sowie Datum und Uhrzeit. Wählen Sie die gewünschte Schnitthöhe und beginnen Sie zum Abschluss die Kalibrierfahrt durch nochmaliges drücken der START Taste. Wurde alles richtig installiert, dockt der Mähroboter nach Abschluss der Kalibrierfahrt automatisch an der Ladesäule an. Von nun an startet er mit dem von Ihnen vorgegebenen Mähzyklus.

AL-KO-Robolinho-Erste-Inbetriebnahme

AL-KO-Robolinho-einschalten

AL-KO-Robolinho-PIN-und-Uhrzeit-einstellen

AL-KO-Robolinho-Kalibrierfahrt-starten

AL-KO-Robolinho-findet-sicher-zur-Ladestation

Wir wünschen Ihnen viel Freude mit Ihrem neuen AL-KO Rasenroboter!

Vorbereitungen für den Winter

Auch wenn der nächste Winter noch fern ist, sollten Sie wissen welche Vorbereitungen Sie treffen müssen um Ihr Gerät vor Kälte und Schnee zu schützen. Die Robotergarage Geniii, die Sie beim Kauf kostenlos erhalten haben, schützt vor Regen und zu starker Sonneneinstrahlung. Vor einem schneereichen Winter ist Ihr Gerät damit allerdings nicht geschützt. Sie sollten deshalb für den Winter rechtzeitig Vorkehrungen treffen - Den Rasenroboter Einwintern und die Ladesäule für die Wintereinlagerung demontieren.

 AL-KO-Robolinho-findet-sicher-zur-Ladestation

Vor dem Einwintern aufladen

Ihr AL-KO Robolinho kommt mit der modernsten Lithium Ionen Technologie. Damit gehört der gefürchtete Memory Effekt der Vergangenheit an. Die neue Technologie muss allerdings vor Tiefentladung geschützt werden. Laden Sie deshalb das Gerät vor dem Einwintern vollständig auf. Damit erhöhen Sie die Lebensdauer Ihres Geräte-Akkus.

 AL-KO-Robolinho-Wintereinlagerung

Wintereinlagerung der Ladesäule

AL-KO hat etwas weitergedacht, die Ladesäule des Robolinho lässt sich mit wenigen Handgriffen demontieren und kann so im Winter trocken und sicher aufbewahrt werden. Das schont die Anschlüsse und erhöht die Lebensdauer Ihres Geräts.

AL-KO-Robolinho-Vorbereitungen-Winter-Ladesaeule-demontieren

AL-KO-Robolinho-elektrische-Anschluesse-mit-Dichtklapper-verschliessen
